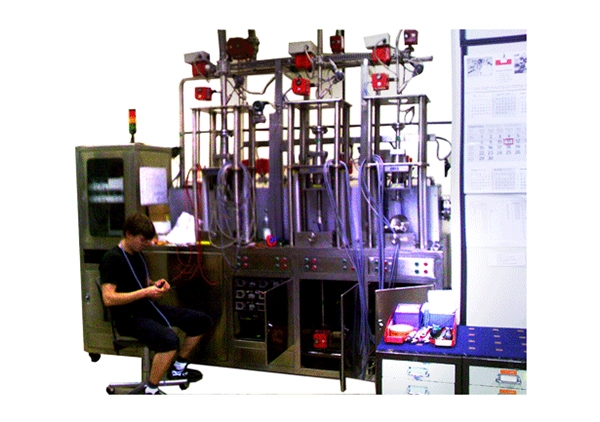

气体流量标准装置配套设备

气体流量标准装置配套设备

气体流量标准装置的配套设备围绕气源供给、流态稳定、标准计量、控制采集及安全辅助展开，按功能分类如下，核心设备齐全且适配各类校准场景，兼顾精度与实用性。
一、气源及预处理设备

作为装置的动力基础，负责提供洁净、稳定的气源。核心包括无油空气压缩机，保障气源无油污染；储气稳压罐，稳定气压、降低气流脉动；冷冻式干燥机与三级精密过滤器，去除气源中的水分、杂质；活性炭除油净化器，进一步净化气源，避免损坏后续标准器；高纯气源需求可搭配氮气/压缩空气汇流排，满足不同气体校准需求。
二、稳压稳流配套设备

确保气流状态稳定，保障计量精度。主要有压力稳压容器、缓冲罐，进一步稳定气压；多级减压阀与精密调压阀，实现气压精细调节；阻尼稳流管路、均压腔，平衡气流速度；气流整流器与整流栅，消除气流紊乱，保证流态符合校准标准。
三、标准器本体及组件

核心计量部件，决定校准精度。钟罩式标准装置含钟罩本体、配重机构、密封水槽等，容积精度高；临界流文丘里喷嘴组（多口径搭配夹持工装），适配不同量程，精度达0.1%-0.2%；传递标准可选用标准转子流量计、涡街流量计或容积式标准流量计，满足不同校准场景需求。
四、管路、阀门与工装

连接各系统，保障气流顺畅。包括高低压不锈钢管路、法兰及变径接头；气动球阀、截止阀、放空阀等控制阀门，电动调节阀与流量微调阀实现流量准确控制；被检表夹表器、快速安装工装，提升校准效率；标准直管段、密封件及波纹管补偿器，保障管路密封性与流态稳定。
五、控制与测量系统

实现自动化控制与数据采集。由PLC控制柜、工控机及触摸屏终端组成控制核心；配备信号采集模块、脉冲采集卡，准确采集压力、温度等信号；高精度压力、差压变送器，铂电阻温度传感器，湿度变送器及大气压力计，用于工况监测与补偿；专用校准软件可实现自动检定、数据存储及报表生成。
六、辅助安全设备

保障装置安全运行，包括消声器降低放空噪音，安全阀与超压泄放装置防止管路超压；管路保温伴热装置适配不同环境温度，检漏仪用于气密性检测；接地防静电装置及UPS不间断电源，保障设备安全与数据稳定。

、
